U1900系列语音集中式呼叫管理组网解决方案

U1900系列集中式呼叫管理组网解决方案

对于1万以下用户容量且分支机构具有本地再生需求的企业，可以采用集中式呼叫管理组网。中心节点统一网关和业务服务器集中部署在企业机房，正常情况下所有的终端用户集中注册到中心节点。在分支部署分支节点网关，实现本地出局和本地再生。

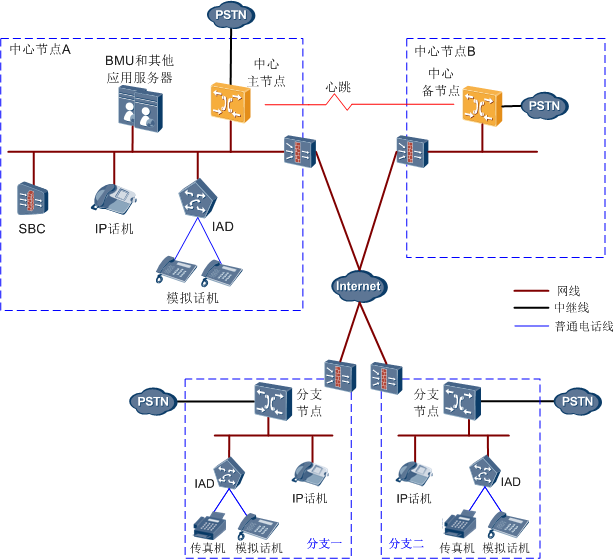

组网方案

组网说明

• 总部的统一网关称为“中心节点”，可以是U1911/U1960/U1980/U1981。中心节点支持双机主备功能，两台设备分别作为主节点和备节点。
• 分支机构的统一网关称为“本地节点”，可以是U1911/U1960/U1980/U1981。中心节点为U1911时，最大支持20个本地节点；中心节点为U1960/U1980/U1981时，最大支持200个本地节点。
• 中心节点和本地节点分别通过数字中继或模拟中继出局至PSTN。
• 中心节点和本地节点之间通过SIP中继互连，以心跳机制监控对端设备运行状态。
• 中心节点和本地节点连接正常时：
  • 所有用户在中心节点上统一进行业务配置和管控。
  • 本地节点的IP话机直接注册到中心节点。
  • 本地节点SIP用户数据实时同步自中心节点。
  • 本地节点模拟用户通过本地节点代理注册到中心节点。
• 中心节点和本地节点断连或中心节点设备故障时：
  • 本地节点模拟用户基本通话功能不受影响。
  • 本地节点上的IP话机注册到中心节点失败，自动切换SIP服务器为本地节点，本地节点SIP用户的基本通话功能不受影响。
